  引言

  面向服务的体系结构 (SOA) 永远不能建立在真空中。在任何实际的环境中,都必须考虑现有的 IT 环境,功能(和数据)的提供并不能简单地通过提供一组新服务来实现。因此,构建 SOA 的一个关键方面就是将现有应用程序分解为更小的块(即“服务”),这些块通过标准协议进行通信,并具有定义良好的接口。这样做的优势在于,此类环境更为灵 活,整个系统的各个部分之间并不存在紧密耦合。

  松散耦合且具有平台独立性的服务的概念通过使用企业服务总线(Enterprise Service Bus,ESB)得到了进一步发展。其中,ESB 充当使用不同数据和消息格式、网络协议和编程语言的服务之间的“粘合剂”。ESB 充当服务使用者和服务提供者之间的中间层,允许部署中介,以执行各种操作,如向交互应用服务质量或执行所需的数据转换。

  在本系列的文章中, 我们将了解一个 ESB 充当此类中间层的具体例子。我们将利用 IBM WebSphere Enterprise Service Bus (WebSphere ESB) V6.0.1 产品来链接服务使用者和服务提供者,同时使用 JMS 作为消息传递机制。在第一篇文章中,我们将简单了解一下 WebSphere ESB 产品及其工具环境,即 WebSphere Integration Developer V6.0.1。第 2 部分将描述实际的 ESB 场景,并说明如何构建服务使用者和服务提供者,而在第 3 部分,我们将演示如何构建运行于 WebSphere ESB 中的使用者和提供者之间的中介。您将学习如何部署和运行解决方案,我们将提供进行此操作所需的所有代码构件。

  企业服务总线和 Java Message Service

  SOA 由彼此进行通信的服务使用者和服务提供者组成。它们通常通过企业服务总线进行通信。每个服务具有服务定义,在其中描述如何从使用者接受消息和如何向其使用 者返回消息(“单向”服务时例外)以及其他一些事项。因此,构建 ESB 与消息传递有很大关系。一直以来,以稳健、快速而可靠的方式发送和接收消息是 IT 系统的一项关键要求,ESB 的到来并未改变这一点;它恰恰给解决方案带来了额外的要求——例如,支持描述消息格式的标准、服务间的事务交换等等。

  同时,基于 Java J2EE 平台的系统通常会利用 Java Message Service (JMS) API 来满足其消息传递需求。简单说来,JMS 描述如何将消息从一个应用程序发送到另一个应用程序,对服务的事务质量进行了潜在的利用。

  充 分考虑到很多应用程序已经在使用 JMS 了,而 SOA 内的服务又需要一种进行消息传递的方式,这样就能很好地理解 JMS 在 ESB 上下文中所扮演的角色。每个 ESB 都必须能够通过 JMS 从服务使用者接收消息,并将其转发到相应的服务提供者(通过 JMS 或其他协议,如 HTTP),反之亦然。而且,JMS 还定义了可发送的若干不同类型的消息。例如,Text 消息包含消息的字符串表示形式;Object 消息包含序列化的 Java 对象;Map 消息包含键/值对的映射,等等。Web 服务通常使用 SOAP 作为其消息格式,但很多应用程序都使用纯 XML。因此,ESB 必须支持各种网络和消息协议。图 1 显示了服务使用者和服务提供者可能支持的一系列协议组合。请注意,ESB 充当了这两者间的中间层,允许在不受协议限制的前提下连接任何使用者和提供者。

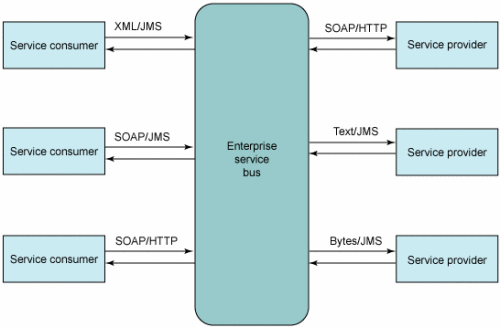

  图 1. SOA 中的消息和网络协议示例

  图 1. SOA 中的消息和网络协议示例

  如果设置 WebSphere ESB,以支持不同的组合,这正是我们将在本系列中讨论的内容。不过,首先让我们看一下该产品本身以及其主要组件。

  WebSphere ESB V6.0.1

  WebSphere ESB 产品是 IBM SOA Foundation 的一部分。尽管其版本号可能会让人觉得此产品已经存在很长时间,但该产品却是在 2005 年末首次发布,与其他已经存在的 WebSphere 产品系列成员共享很多组件。例如,它使用基于 J2EE 的 IBM WebSphere Application Server 作为其核心运行时。WebSphere Application Server 提供了一个 JMS 实现,该实现由 WebSphere ESB 进行了重用。它还使用了服务组件体系结构(Service Component Architecture,SCA)作为其基础编程模型,并与 WebSphere Process Server 共享 SCA 运行时。

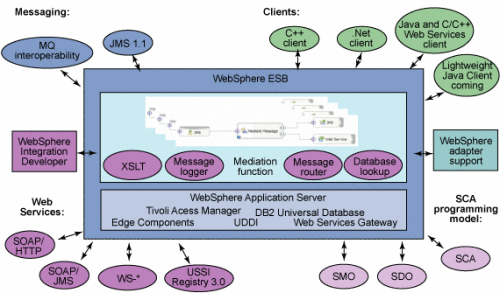

  图 2 显示了 WebSphere ESB 及其基本组件的概况。

  图 2. WebSphere ESB 概况

  图 2. WebSphere ESB 概况

  WebSphere ESB 支持通过 JMS 的基本消息传递,可以通过 WebSphere Application Server 中的 MQLink 与 WebSphere MQ 进行通信。使用 SOAP over HTTP 和 SOAP over JMS 的 Web 服务是插入到 ESB 中的,支持很多 Web 服务标准和通过应用服务器提供的 UDDI 注册表。WebSphere ESB 不仅可以从标准 J2EE 客户端使用,也提供 C/C++ 和 .Net® 的客户端支持。而且,它还通过 WebSphere Adapter 提供了到各种遗留环境的连接。
