设计理论:让信息明确传达的示意图的设计

如果你买了一台家电，看了几遍说明书后仍然不知所措，你不必自卑或怀疑自己的智商，这往往不是你的错，而是说明书的描述及示意图设计不清晰不合理所致。对设计师来说，设计产品的使用示意图并不是毫无挑战性及枯燥无味的工作，其中有许多的原则需要注意。

你有一些东西需要向别人说明或解释？不要说出来，而是展现出来！

你是否曾经在看着电视机的说明书时感觉如堕云雾？是否曾经看到很多产品都将操作步骤只是归纳为一张复杂的表格？其实人人都有过这种痛苦的经历。就算说明书中所用的语言清晰易懂，但我们还是不知道如何做。我们活在一个视觉体验的世界里，你要将一些指引准确清晰地传达给别人，需要运用到视觉语言。

我们通过图片来讲述。

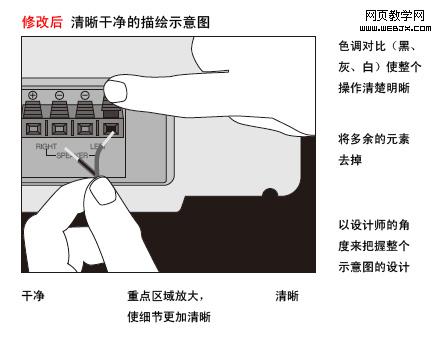

为了让你的产品使用说明人人都看得懂，首先我们先要按实际产品的照片来画一张矢量图。这张图可以让你将各个元素迅速地安排或重新组合。也只有画了这张图，你才可以从很多细节中解放出来，你可以提取重要部件元素、改变位置、重点强调某一细节，而且出来的效果仍然能够保持清晰干净。

说这些还是没有什么用，我们看图吧！

从照片开始

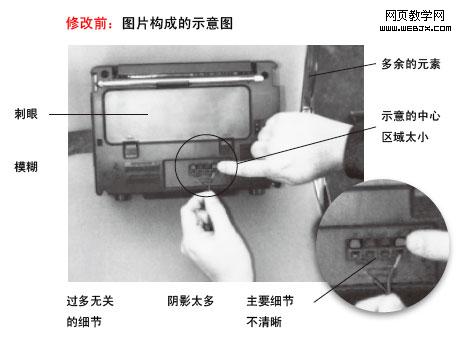

要设计出色的产品操作示意图，准备一部相机是必不可少的，因为我们很多示意图都是根据拍出来的照片来描绘的。

用图片展示动作：

你有必要先用文字写下操作的整个步骤，然后细分成一二三几个动作。在描绘示意图之前，先用相片拍下整个操作的关键动作，然后再问自己两个问题：一、这组照片是否可以表达一个完整的操作？二、每张照片所表达的意思是否清晰？

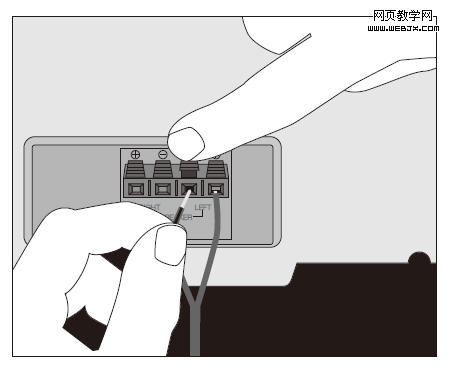

一个简单的动作可以用一张图片来表达，但通常在操作中所涉及的一个步骤都需要几个动作才能完成，如上述三张图所示，它表达出了将两条线分别插进两个线槽的动作。图中的手部元素发挥着重要的沟通作用。虽然你可以用箭头或引线代替手部，但描绘双手更能增加使用者的真实感受，更真实地模拟操作时的体验。同时，当一个系列的手部动作组合时，就显示出它的另一个优点：手部的变化呈现出移动感，一如我们在真实世界中所看到的一样。
