设计理论:让信息明确传达的示意图的设计(3)

拉近焦距：

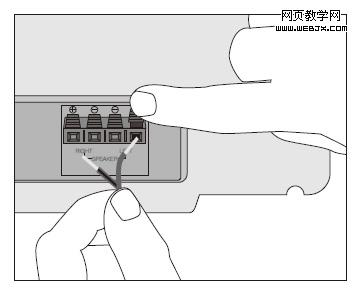

拉近一点，再近一点：截取其中的区域使整个动作显得更靠前，但要留意两点：一，周围要有足够的空间能够让读者辨认区域在产品中的所属位置——象上图一样，收音机的转角位传达出区域的所在位置；二，尽可能将手部动作完整表达出来。

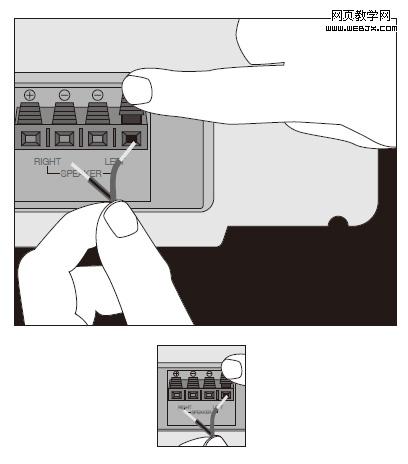

但并不是越靠前越好，象上面小图一样，则明显靠得太前了。比较理想的做法是我们只放大区域的某一部分（象上面大图一样），应该显示插板与其它部件的位置关系。

加亮区域：

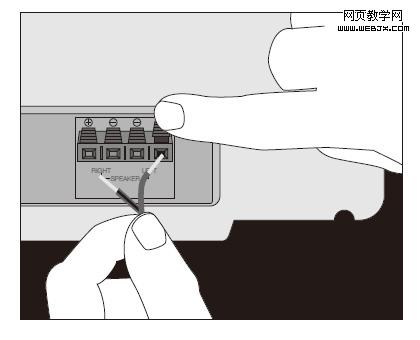

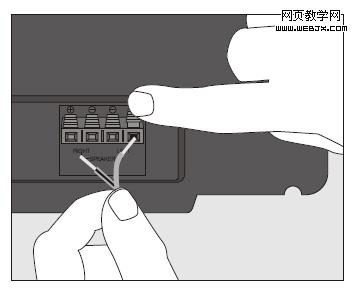

增加清晰度：要实现最大的清晰效果，可以对示意图的结构适当上色，模仿更真实的感觉。留意上面的第一张图，黑色虽然如实反应了真实的收音机颜色，但其动作表达的清晰度却打了折扣。
