设计理论:让信息明确传达的示意图的设计(2)

你需要对所涉及的动作非常清晰。理论上，越多图片当然表达的动作更清晰。将你所拍摄的照片导入电脑中，我们就可以开始描绘，但这个时候，有很多地方我们要小心：

只画你所需要的部分：

将与动作无关的元素加在一起，只会让读者的注意力无法集中。

“最小化”思考：

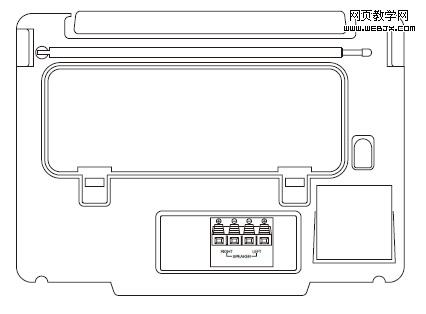

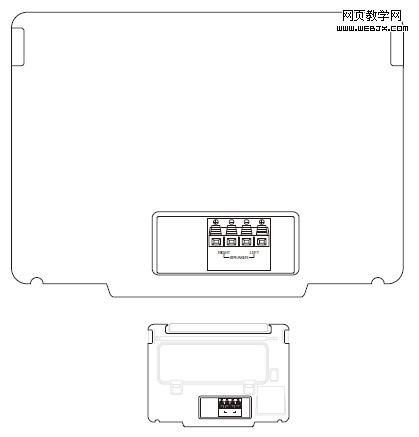

在步骤中的每一个动作，我们只描绘那些与该动作有关的部件，在这个例子中，这个收音机我们只描绘出它的轮廓及后面的插板。只描绘所需要的元素可以让读者一下子就知道自己在哪里。上面的大图中，在上方两侧的描绘让人一眼就知道这是指收音机的背面。当然，你可以象小图一样，将其它的元素变成浅灰（但它仍然无可避免使构图更加拥挤），这也可以说是另一种选择。

寻找最佳姿势：

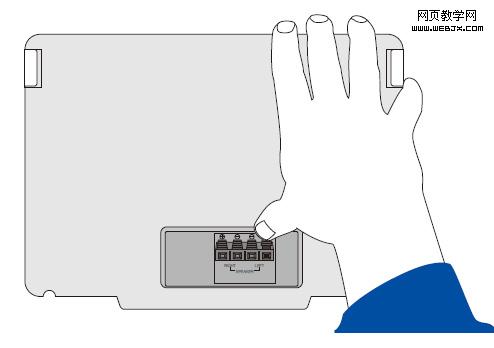

不清晰：或许你在实际生活中真的会用象上图一样的手势去按那个按钮，因为你希望抓紧上部以避免按的时候将收音机翻倒。但在示意图中，直接表现这个动作就非常不明智。

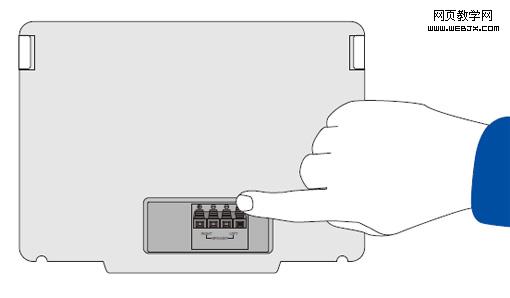

这样才是清晰的：手部动作具有非常丰富的表达能力，一些细小的变化都会产生不同的意思，所以我们必须非常谨慎地设计手部动作，一定要能够清晰表达出这个动作的意思，以让读者一看到示意图就知道如何做。象第一张图，虽然你自己知道是在按下面的键，但观看的人并不知道。这里涉及到一个提炼的过程，有时候，一些我们感觉非常自然的动作如果以示意图表达出来时，反而会让人不知所云。
